MPO/MTP® Fiber Kablo
MPO/MTP Fiber Kablo Nedir?
MPO/MTP, "Çoklu Fiber Push-On/Pull-off" anlamına gelir. MPO/MTP teknolojisinin amacı 8 fiberli tek bir kabloyu çekebilmenizdir. Yani 8 ayrı fiber kabloyu yamalamak yerine, yalnızca bir kabloyu tek bir konnektörle yamanız yeterli. MPO/MTP Fiber Kablo, tüm ağ ve cihaz için çeşitli uygulamalarda kullanılır.
MTP/MPO genellikle şerit fiber optik bağlantı kablolarında veya şerit fan çıkışlı çoklu fiber düzeneklerinde kullanılır. Şerit fiber optik kablolar, her bir ceketin içinde çoklu fiberglas içerir; MTP/MPO ayrıca her bir konektörün içinde çoklu fiberglas çekirdektir. MTP/MPO'dan 8 LC'ye, MTP/MPO'dan 12 MT-RJ'ye vb. gibi tipik MTP/MPO fiber optik bağlantı kablosu düzenekleri. MTP/MPO fiber optik bağlantı kabloları ayrıca PC ve APC Lehçe gibi tek modlu ve çok modlu olarak da mevcuttur.
Ürün Avantajları
Kablolama yoğunluğunu artırın
Geleneksel kablolarda yalnızca tek bir çift fiber bulunur. MPO/MTP kabloları, tek bir kabloda 8'den 32'ye kadar fiber konfigürasyonlarında mevcuttur; bu nedenle, teknolojiye geçmenin en önemli faydalarından birinin gelişmiş veri hızı performansı olduğu muhtemelen açıktır (ancak altını çizmeye değer). MPO/MTP kablo sistemleri yoğunluğu 32 kata kadar artırır.
Verilerinizdeki kablo miktarını azaltın
Bu karmaşıklığı (ve geleneksel yöntemler kullanılarak bazı veri merkezi raflarını istila ediyor gibi görünen kablo kozalarını), daha az fiziksel alan kaplayan, daha az sayıda, daha yüksek fiber yoğunluğuna sahip MPO/MTP kablolarıyla değiştirmek, aynı zamanda havanın akmasına izin verme gibi ek bir avantaja da sahiptir. veri merkezi etrafında daha verimli bir şekilde çalışır ve dolayısıyla soğutma gereksinimini azaltır.
Sistemler çok zaman kazandırır
Önceden üretilmiş adaptör panelleri ve kasetleriyle MPO/MTP kablo çözümlerine modüler yaklaşım, normalde her anahtarda ayrı ayrı düzenlenmesi gereken tüm bu küçük fiberleri organize demetler veya bölümler halinde yönlendirerek hayatı kolaylaştırır. Tipik bir veri merkezinde çok sayıda kablonun gerekli olduğu göz önüne alındığında, bu modüler yaklaşım organize olmanıza ve daha fazla zaman kazanmanıza yardımcı olabilir. Yerinde ekleme yok, daha az baş ağrısı.
Süper yüksek fiber optik performansı
İşletmeniz yüksek performanslı/düşük gecikmeli bir ağ talep ediyorsa dikkate alınması gereken önemli noktalardan biri sinyal dengelemesidir. Bir fiber optik bağlantıda yüksek performansı korumak için, paralel bağlantılar arasındaki sinyal kaymasının veya çarpıklığının mutlak minimumda tutulması çok önemlidir. MPO/MTP kablo sistemleri sinyal sapmasının ölçülmesini ve en aza indirilmesini sağlar.
Neden Bizi Seçmelisiniz?
1
Her üretim departmanı sektörün en gelişmiş üretim ve test cihazlarıyla donatılmıştır. Her türlü müşterinin iş tarzına uyum sağlamak ve farklı talepleri karşılamak amacıyla esnek bir çalışma anlayışımız var.
2
Fiber kablolar özellikle tıkanıklığı verimli bir şekilde en aza indirecek şekilde tasarlanmıştır. Tüm şirket kesinlikle ISO9001, ISO14001, ISO45001 kalite yönetim sistemine bağlı kalmaktadır.
3
Güçlü mühendis ekibi, tek bir müşteriye birden fazla mühendis hizmeti sağlar. Size yalnızca kalite garantisi vermekle kalmıyoruz, aynı zamanda iş sırlarınızı kararlı bir şekilde saklıyor ve gizli bilgilerinizi koruyoruz.
4
Her müşteriye en önemli işimizmiş gibi davranır. Büyük bir işletmenin yeteneklerini sunuyoruz. Müşterilerimiz gösterdiğimiz bağlılıktan defalarca memnun kalıyorlar.
ürün tipi
MPO/MTP Fonksiyonuna Göre Sınıflandırma
(1)Şebeke türleri arasında MPO/MTP yama kablosu, MPO/MTP ana kablo ve MPO/MTP ara kablosu bulunur; bunlar yüksek yoğunluklu kablolama ağları için idealdir ve daha iyi ağ kapasitesi ve esneklik sağlar.
(2)Yüksek yoğunluklu fiber bağlantılara sahip veri merkezlerinde, kablolamayı merkezileştirmek için genellikle MPO/MTP devre kabloları kullanılır. Ana kablo, bir MPO/MTP adaptör paneli kullanılarak birden fazla MPO/MTP bağlantı kablosuna bağlanır. MPO/MTP bağlantı kabloları gibi MPO/MTP ana kablolar da tek modlu veya çok modlu olarak sınıflandırılır; çoklu mod pratikte daha yaygın olarak kullanılır. MPO/MTP ana kablo, 12x'e kadar 12-çekirdek veya 24-çekirdek MPO/MTP kablosunu entegre edebilir, maksimum 144 veya 288 fiberi destekler.

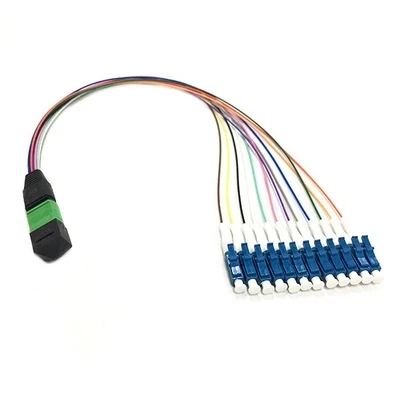

(3)MPO/MTP Breakout kabloları çoğunlukla düşük bant genişliğinden yüksek bant genişliği senaryolarına yükseltme için kullanılır. Bu senaryoların tümü, veri merkezi 10G'den 40G'ye veya 25G'den 100G'ye veya hatta 25G'den 100G'ye genişledikçe, bir yüksek hızlı optik alıcı-vericiyi dört veya sekiz düşük hızlı optik alıcı-vericiye bağlamak için MPO/MTP dağıtım kablolarının kullanılmasını gerektirir. 50G ila 200G/400G.
Benzer şekilde, bir 100G QSFP28 PSM4 alıcı-verici, 8 çekirdekli MPO/MTP - 4 çift yönlü LC Tekli mod dağıtım kablosu aracılığıyla dört 25G SFP28 LR alıcı-vericiye bağlanır.
(4)Çoğu veri merkezinin nispeten kısa dahili bağlantıları olduğundan, çoklu mod pratikte daha yaygın olarak kullanılmaktadır. Ek olarak, günümüzün veri merkezleri büyük ölçüde LC'yi tek çekirdekli fiber konnektör olarak kullanıyor, bu nedenle çıkış ucundaki tek çekirdekli fiber konnektör temel olarak LC konnektörlerini kullanıyor. Müşterilerin genel ve özel ihtiyaçlarını karşılamak için OM3 ve OM4 çok modlu MPO/MTP dağıtım kablolarının yanı sıra 8-, 12- veya 24-çekirdek Tek modlu kablolar da sunuyoruz.
Uygulamalar
(1)MPO Konektörleri, daha az yol alanı kaplayan ve daha hızlı dağıtım sunarken kablo yönetimini kolaylaştıran anahtarlar arasında önceden sonlandırılmış tak ve çalıştır omurga kablolarını dağıtmanın bir yolu olarak birkaç yıldır veri merkezi genelinde çift yönlü 10 Gig fiber uygulamalarında kullanılmaktadır. Bu 10 Gig uygulamalarda, her iki ucunda da MPO konektörleri bulunan 12-fiber veya 24-fiber ana hat kabloları kalıcı omurga bağlantısını oluşturur ve daha sonra MPO'dan LC'ye geçiş yoluyla bağlantı panellerindeki çift yönlü fiber konektörlere dönüştürülür. kasetler veya MPO-to.
(2)Bant genişliği hızlarına olan ihtiyaç 10 Gig'in üzerine çıktığında MPO konektörü, paralel optik kullanan daha yüksek hızlı anahtardan anahtara omurga veri merkezi uygulamaları için fiili arayüz haline geldi. Bu yaygın veri merkezi uygulamaları, bir 8- veya 12-fiber MPO konektörü gerektirir. standart gövdeler, 200 ve 400 Gig gibi daha yüksek hızların MPO konnektörleri ve paralel optikler tarafından da desteklenmesini bekliyor. MPO konnektör arayüzü bu nedenle kalıcıdır.
(3)Veri merkezindeki herhangi bir fiber bağlantı gibi, MPO konektörlerini kullananların da ekleme kaybı bütçeleri dahilinde kaldıklarından emin olmak için test edilmeleri gerekir. Bu, özellikle MPO'ların kullanımını gerektiren daha yüksek hızlı 40 ve 100 Gig uygulamalar için geçerlidir. Bu uygulamaların kayıp bütçeleri çok daha düşük olduğundan, mümkün olan en yüksek test doğruluğunu sağlamak önemlidir.
(4)Bu, çok fazla fiberi tekli fiber kanallarına ayıran MPO'dan LC'ye çıkış kablolarının kullanımını ve her iki uçta test edilecek fiber çiftlerinin her birini bağlamadan önce test referans kablolarının doğrulanması ihtiyacını gerektirdiğinden son derece zaman alıcıydı. Bu karmaşık testler aynı zamanda daha büyük tutarsızlıklara yol açtı ve işlem sırasında tüm elyafların temiz tutulmasını daha da zorlaştırdı.
Bir MPO Konektörünün 8, 10 veya 12 fiberinin tümünü aynı anda tarayabilme özelliği sayesinde, karmaşıklığı ortadan kaldıran ve çift yönlü test cihazına kıyasla %90 daha hızlı test yapan, yerleşik MPO konektörüne sahip MultiFiber Pro gibi bir test cihazının kullanılması önemle tavsiye edilir. .
Ürün Bileşenleri
MPO kabloları en yaygın olarak veri merkezi uygulamalarında kullanılır. Bu uygulamalar genellikle yüksek miktarda kablo kullanır ve sınırlı alana sahiptir. Bu, çoğu üreticinin mikro kablo veya mikro çekirdekli kablo adı verilen küçük, hafif ve esnek bir kablo kullanmayı benimsemesine yol açmıştır. Yapı 250um tamponlu fiberlere, bir aramid iplik mukavemet elemanına ve tek veya ikili bir dış kılıfa sahiptir.
8'den 144'e kadar fiber çekirdek sayılarına sahip olan kablo, tipik olarak bir dış kılıf içine yerleştirilmiş 8 fiber veya 12 fiber alt ünite kullanılarak oluşturulur. Not – 8 ila 24 damar, tüm fiberler tek bir ünite içinde olduğundan genellikle dış kılıf gerektirmez. Bu kablo yapısı, geleneksel sıkı tamponlu veya gevşek tüplü kablolarla karşılaştırıldığında alanda yaklaşık %65 azalma ve ağırlıkta da benzer bir azalma sağlar. Kablo ayrıca daha küçük bir bükülme yarıçapına sahiptir ve bu 3 faktör, bu kabloyu yüksek yoğunluklu fiber uygulamaları için en iyi seçenek haline getirir, çünkü esas olarak kabin / kablo kanalı başına daha fazla kablo monte edilebilir.
Ürün Bakımı ve Önlemler
1.Geleneksel fiber sistemlerle karşılaştırıldığında MTP® sisteminin kurulum süresi daha kısadır ve bu da %75'e kadar azaltılabilir. MTP® kablo konnektörü, yalnızca MT yüksüğünün yeniden işlenmesini ve yeniden cilalanmasını sağlamakla kalmayıp aynı zamanda cinsiyetin erkekten dişiye hızlı geçişini sağlayan çıkarılabilir muhafazayla tasarlanmıştır. Montaj sonrası olsun veya olmasın, çıkarılabilir muhafazalı MTP® konnektörler kullanıcılara kolay ve etkili çözümler sunar.
2.MTP® fiber konektörü, geniş bir uygulama yelpazesinde kullanılan kablo üzerinde daha fazla esneklik sağlayan dört standart gerilim azaltma kılıfı çeşidiyle sunulmaktadır. Ek olarak esnek gerilim azaltıcı botlar, kabloların 0 ile 90 derece arasında değişen konumlarda gerilmesine olanak tanır ve bu da dar alan yapılandırmalarında kablo yönetimini büyük ölçüde geliştirir.
3.MTP® kablo konektörünün içinde, kayıp pimleri ve merkez yay kuvvetini ortadan kaldırmaya yardımcı olan metal bir pim kelepçesi bulunmaktadır. Yay tasarımı, fiberin zarar görmesini önlemek amacıyla çok fiberli şerit uygulamaları için şerit açıklığını maksimuma çıkarır.
MTP® kablo konnektörleri, değişen sıcaklıklara daha dayanıklı olan termoplastikten kalıplanmış yüksükler kullanır. Bu tür yüksük malzemesi kılavuz delikleri için sabit bir çap sağlar ve bu da daha güvenilir fiziksel bağlantılar oluşturur.
4.Sayısız deneyim birikiminden sonra, hizalama kılavuz pimi daha sonra daha doğru bir eliptik kılavuz pimi halinde optimize edildi; bu, kılavuz deliğinde birden fazla yerleştirme ve çıkarmanın neden olduğu aşınmayı ve tozu büyük ölçüde azalttı, böylece stabilite ve dayanıklılığı artırdı.
5.Fiber konnektör üretim sürecinde veya fiber konnektörlerin kullanımı sırasında fiber temizliği yapılması şarttır, MTP® konnektörler de öyle. MTP® konnektörlerinin temizleme işlemi her zaman üç aşamadan geçer: inceleme, temizleme ve yeniden inceleme. İki eşleşen konektörün hiçbirinde toz olmadığından emin olmak ve incelemek için mikroskobu doğru şekilde kullanın, çünkü bunlardan biri kirlendiğinde kir diğerine geçebilir. MTP® konektörlerinin uç yüzeyini, MTP® konektörleri için tasarlanmış MTP® temizleme araçlarını kullanarak kirletici maddeler giderilene kadar temizleyin.
Fabrika resimleri
sertifika
SSS
S: MTP kabloları ne için kullanılır?
S: MPO kablosunun kullanımı nedir?
S: MPO ne için kullanılır?
S: MPO tek modlu mu yoksa çok modlu mu?
S: MTP MPO ve LC arasındaki fark nedir?
S: MTP MPO kablolarının farklı türleri nelerdir?
S: MTP ana hat kablosu nedir?
S: MTP MPO fiberi nedir?
S: MPO yöntemi nedir?
S: Fiber gövde kablosu nedir?
S: MTP kabloları nasıl çalışır?
S: En hızlı fiber kablo nedir?
S: MPO'yu nasıl tespit edersiniz?
S: MTP, MPO'dan daha mı iyi?
S: MTP kabloları nasıl çalışır?
S: MPO'nun rolü nedir?
S: MPO'nun önemi nedir?
S: MPO ne anlama geliyor ve onun amacı ve temel işlevi nedir?
S: MPO tek modlu mu yoksa çok modlu mu?
S: MPO kablosu nasıl çalışır?
Çin'in önde gelen mpo/mtp® fiber kablo üreticilerinden biri olarak tanınıyoruz. Lütfen Çin'de üretilen yüksek kaliteli mpo/mtp® fiber kabloyu fabrikamızdan satın almaktan çekinmeyin. Özelleştirilmiş hizmet için şimdi bizimle iletişime geçin.
